TACO 2.0 AIO 설치 가이드 (Kubernetes & Ceph & OpenStack Deployment)¶

이 매뉴얼은 AWS에서 생성한 EC2 환경을 기준으로 작성되었으며, Kubernetes, Ceph, OpenStack을 하나의 VM에 모두 설치하는 AIO (All-In-One) 가이드이다.

설치 환경
Installing Guide
Trouble Shooting

설치 환경 ¶

Single Host 사양 ¶

Instance : AWS EC2
OS : CentOS Linux 7.7.1908
Flavor : m5.2xlarge
vCPU : 8
MEM : 32G <–24G 이상 권장

볼륨 디스크 ¶

Root Disk Volume : 200G <–160G 이상 권장
Additional Empty Volume : 50G <–50G 이상 권장

네트워크 설정 ¶

포트 개방 : 80, 30608, 31000 (+LMA 설치시 30001, 30009, 30018, 32000)

Installing Guide ¶

계정 설정 ¶

이 매뉴얼에서 사용하는 계정은 centos 이며, 〈$〉로 시작하는 커맨드는 centos 계정에서 수행함을 의미한다.

sudo 권한 부여

centos 계정에서 패스워드 없이 sudo를 사용할 수 있도록 아래와 같이 설정한다.

$ sudo visudo
## Allow root to run any commands anywhere
root    ALL=(ALL)       ALL
centos  ALL=(ALL:ALL) NOPASSWD: ALL

ssh 패스워드 설정

패스워드를 통해 ssh 로그인을 할 수 있도록 아래 변수를 yes로 바꿔준다.

$ sudo vi /etc/ssh/sshd_config
PasswordAuthentication yes

패스워드를 설정하고 변경된 sshd 설정을 반영시킨다.

$ sudo passwd centos
$ sudo systemctl restart sshd

Pre-installation ¶

TACO 설치에 필요한 패키지와 소스 코드를 다운로드한다.

패키지 업데이트 및 다운로드

$ sudo yum update -y
$ sudo yum install -y bridge-utils epel-release git
$ sudo yum install -y python-pip
$ sudo yum update -y

tacoplay 다운로드

tacoplay는 ansible playbook 모음을 이용하여 TACO를 자동으로 설치하는 프로그램이다.

$ git clone -b taco-v20.05 --single-branch https://github.com/openinfradev/tacoplay.git ~/tacoplay
$ cd $_

tacoplay에 필요한 패키지와 소스 코드를 다운로드한다.

$ sudo pip install --upgrade pip
$ sudo pip install -r requirements.txt --upgrade --ignore-installed
$ ./fetch-sub-projects.sh

브릿지 네트워크 구성 ¶

AIO node가 보유한 IP 자원을 오픈스택 위에 생성될 VM에게 할당해주기 위해서 브릿지 네트워크를 구성해야 한다. 이를 위해 필요한 로컬 정보를 아래의 방법으로 확인한다.

{ ethernet_interface }, { interface_MAC }, { host_ip }

{ ethernet_interface } : ens5 <–아래 출력된 결과의 7번째 줄, AWS에서 생성한 인스턴스가 아닌 경우 eth0 등의 이름으로 출력될 수 있다.

{ interface_MAC } : 02:ae:fa:f2:88:84 <–아래 출력된 결과의 8번째 줄

{ host_ip } : 172.32.0.81 <–아래 출력된 결과의 9번째 줄

$ ip a
##(example)
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP group default qlen 1000
    link/ether 02:ae:fa:f2:88:84 brd ff:ff:ff:ff:ff:ff
    inet 172.32.0.81/24 brd 172.32.0.255 scope global dynamic ens5
      valid_lft 3520sec preferred_lft 3520sec
  inet6 fe80::ae:faff:fef2:8884/64 scope link
      valid_lft forever preferred_lft forever

{ gateway } : 172.32.0.1 <–아래 《ip route》을 통해 알 수 있다.

$ ip route
##(example)
default via 172.32.0.1 dev ens5
172.32.0.0/24 dev ens5 proto kernel scope link src 172.32.0.81

브릿지 네트워크 생성

위에서 확인한 값을 바탕으로 br-data라는 이름의 브릿지 네트워크 생성을 시작한다. 사용되는 계정은 root 이며, 〈#〉로 시작하는 커맨드는 root 계정에서 수행함을 의미한다. 〈##〉로 시작하는 것은 주석을 의미한다.

$ sudo su -
# cd /etc/sysconfig/network-scripts/

##{ } 안에 알맞은 값을 대입하여 아래 설정을 ifcfg-{ ethernet_interface }에 저장한다
# vi ifcfg-{ ethernet_interface }   ##should be edited
DEVICE={ ethernet_interface }   ##should be edited
ONBOOT=yes
TYPE=Ethernet
BRIDGE=br-data
BOOTPROTO=none
NM_CONTROLLED=no

##{ } 안에 알맞은 값을 대입하여 아래 설정을 ifcfg-br-data에 저장한다
# vi ifcfg-br-data
BOOTPROTO=none
DEFROUTE=yes
DEVICE=br-data
GATEWAY={ gateway }   ##should be edited
IPADDR={ host_ip }   ##should be edited
NETMASK=255.255.255.0
ONBOOT=yes
TYPE=Bridge
STP=no
NM_CONTROLLED=no

위에서 확인한 값을 바탕으로 설정한 내용을 반영한다.

# systemctl restart network
# ip link add veth0 type veth peer name veth1
# ip link set veth0 up
# ip link set veth1 up

##{ } 안에 알맞은 값을 대입하여 아래 명령을 수행한다. 두 명령을 ';'을 통해 연속적으로 수행하지 않으면 ssh 접속이 끊길 수 있으니 주의한다.
# brctl addif br-data veth1;ifconfig br-data hw ether { interface_MAC }   ##should be edited

브릿지 네트워크 구성을 마쳤다면 centos 계정으로 전환한다.

# su - centos

인벤토리 수정 ¶

인벤토리 설정을 위해 필요한 로컬 정보를 아래의 방법으로 확인한다.

{ Additional_Empty_Volume } : nvme1n1 <–추가한 50G 빈 볼륨

$ lsblk
##(example)
nvme0n1     259:0    0  200G  0 disk
└─nvme0n1p1 259:1    0  200G  0 part /
nvme1n1     259:2    0   50G  0 disk

{ host_ip } : 172.32.0.81 <– 아래 출력된 결과의 9번째 줄에서 확인 가능. 브릿지 네트워크를 구성한 경우에는 네트워크 구성 단계에서 확인한 { host_ip }(혹은 br-data가 갖고 있는 ip)를 사용한다.
{ network_cidr } : 172.32.0.0/24 <–아래에서 출력된 9번째 줄에서 확인 가능한 172.32.0.81/24의 네 번째 옥텟을 0으로 바꾼 값. 브릿지 네트워크를 구성한 경우에는 네트워크 구성 단계에서 확인한 { host_ip }(혹은 br-data가 갖고 있는 ip)를 통해 구한다.

$ ip a
##(example)br-data 구성하기 전
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP group default qlen 1000
    link/ether 02:ae:fa:f2:88:84 brd ff:ff:ff:ff:ff:ff
    inet 172.32.0.81/24 brd 172.32.0.255 scope global dynamic ens5
       valid_lft 3520sec preferred_lft 3520sec
   inet6 fe80::ae:faff:fef2:8884/64 scope link
       valid_lft forever preferred_lft forever

브릿지 네트워크를 구성하였다면 아래와 비슷한 결과가 출력될 것이다. 이때 { host_ip }와 { network_cidr }은 br-data의 것을 참고한다.

$ ip a
##(example)br-data 구성한 후
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever.
2: ens5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq master br-data state UP group default qlen 1000
    link/ether 02:ae:fa:f2:88:84 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::ae:faff:fef2:8884/64 scope link
       valid_lft forever preferred_lft forever
3: br-data: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 02:ae:fa:f2:88:84 brd ff:ff:ff:ff:ff:ff
    inet 172.32.0.81/24 brd 172.32.0.255 scope global br-data
       valid_lft forever preferred_lft forever
    inet6 fe80::ae:faff:fef2:8884/64 scope link
       valid_lft forever preferred_lft forever
4: veth1@veth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br-data state UP group default qlen 1000
    link/ether 1e:88:df:ce:3a:43 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::1c88:dfff:fece:3a43/64 scope link
       valid_lft forever preferred_lft forever
5: veth0@veth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 06:12:1a:0a:65:25 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::412:1aff:fe0a:6525/64 scope link
       valid_lft forever preferred_lft forever

인벤토리 설정

제공된 sample extra-vars.yml 파일에서 아래와 같이 5가지 항목의 value를 수정한다.

##{ } 안에 알맞은 값을 대입하여 아래 설정을 extra-vars.yml에 저장한다.
$ vi ~/tacoplay/inventory/sample/aio/extra-vars.yml
taco_apps: ["openstack"]
monitor_interface: br-data
public_network: { network_cidr }   ##should be edited
cluster_network: { network_cidr }   ##should be edited
lvm_volumes:
  - data: /dev/{ Additional_Empty_Volume }   ##should be edited

(optional) LMA (Logging, Monitoring, Alerting) 설치를 위한 인벤토리 설정

LMA를 설치하면 TACO가 관리하는 리소스의 로그와 사용 현황을 확인할 수 있는 대쉬보드가 제공 된다.

제공된 샘플 extra-vars.yml 에서 아래와 같이 1가지 항목의 value를 수정한다.

##taco_apps의 value에 "lma"를 추가하면 자동으로 LMA를 설치한다.
$ vi ~/tacoplay/inventory/sample/aio/extra-vars.yml
taco_apps: ["openstack","lma"]

tacoplay 실행 ¶

위의 설정을 모두 마쳤다면 tacoplay를 실행한다.

$ cd ~/tacoplay/
$ ansible-playbook -b -i inventory/sample/aio/hosts.ini -e @inventory/sample/aio/extra-vars.yml site.yml

테스트 환경 사양에 따라 배포 완료 시간이 40분에서 2시간까지 달라질 수 있다.

Tacoplay를 통한 OpenStack 등의 taco_apps는 [Decapod](https://github.com/openinfradev/decapod-flow.git)을 사용한다. 아래 메뉴얼은 Argo CLI를 사용하는 방법이다. Argo UI(http://{ host_ip }:30004/)를 통해서도 실행할 수 있다. .. code-block:: bash

$ git clone https://github.com/openinfradev/decapod-flow.git $ cd decapod-flow/workflows $ argo submit –from wftmpl/prepare-manifest -n argo $ argo list -n argo // prepare-manifest-XXX workflow가 완료될 때까지 기다린다.

$ argo submit openstack-infra-wf.yaml // openstack-infra-XXX workflow 가 완료될 때까지 기다린다. $ argo submit openstack-components-wf.yaml

(Optional) OpenStack 커스터마이징

위에서 설치한 OpenStack 대한 configuration을 보거나 수정하고 싶다면, [decapod-base-yaml](https://github.com/openinfradev/decapod-base-yaml.git)과 [decapod-site-yaml](https://github.com/openinfradev/decapod-site-yaml.git)을 참조하여 자신의 site-yaml을 만들어야 한다.

[decapod-site-yaml](https://github.com/openinfradev/decapod-site-yaml.git)을 fork한다.
decapod-site-yaml/openstack/site/hanu-deploy-apps/site-values.yaml 의 값들을 바꾸고 commit한다.

3. Argo CLI로 prepare-manifest를 다시 실행한다. .. code-block:: bash

$ argo submit –from wftmpl/prepare-manifest -p site_yaml_url=https://github.com/{ your_repo }/decapod-site-yaml.git

4. OpenStack 재 배포한다. .. code-block:: bash

$ argo submit openstack-infra-wf.yaml // openstack-infra-XXX workflow 가 완료될 때까지 기다린다. $ argo submit openstack-components-wf.yaml

$ watch 'kubectl get pods -n openstack'   ##openstack을 구성하는 모든 파드를 모니터링
$ watch 'kubectl get pods -n openstack | grep -v Comp'   ##Completed 상태인 파드를 제외하고 모니터링
$ watch 'kubectl get pods -n openstack | grep -v Comp | grep -v Runn'   ##Completed 혹은 Running 상태인 파드를 제외하고 모니터링

$ watch 'kubectl get pods -n lma'   ##lma를 구성하는 모든 파드를 모니터링
$ watch 'kubectl get pods -n fed'   ##fed(fedaration) 관련 파드를 모니터링

$ watch 'kubectl get pods -A'   ##모든 K8s 파드를 모니터링(kube-system, openstack, lma, fed)

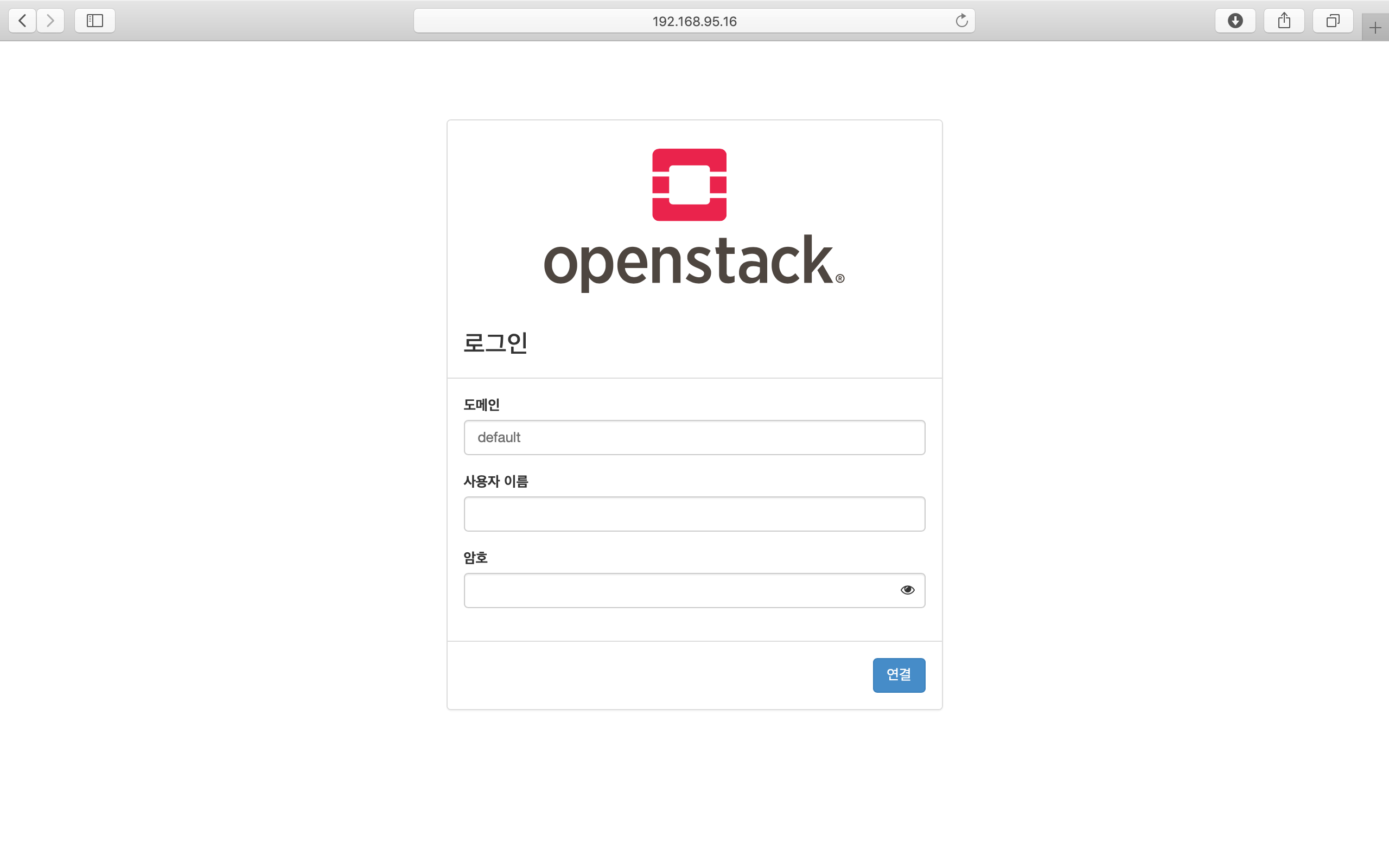

오픈스택 설치 확인

웹 브라우저를 통해 { host_ip }:31000 접속하여 openstack 웹 콘솔이 나타나는지 확인한다.

domain : default
id : admin
pw : password

LMA 접속

LMA를 설치한 경우 아래 접속 정보를 참고하여 웹 브라우저로 접속해본다.

Kibana : http://{ host_ip }:30001/

아이디 / 패스워드 : elastic / tacoword

Grafana : http://{ host_ip }:30009/

아이디 / 패스워드 : admin / password

오픈스택 VM 생성을 위한 네트워크 토폴로지 구성

네트워크를 구성해주어야 오픈스택에서 인스턴스를 생성할 수 있다. 다음은 centos 계정에 생성된 os_client를 통해 예시 네트워크를 구성하는 절차이다.

$ sh /home/centos/os_client.sh
~$ openstack network create private-net
~$ openstack subnet create --network private-net --subnet-range 172.30.1.0/24 --dns-nameserver 8.8.8.8 private-subnet

~$ openstack network create --external --share --provider-network-type flat --provider-physical-network provider provider-net
~$ openstack subnet create --network provider-net --subnet-range 192.168.97.0/24 --dns-nameserver 8.8.8.8 provider-subnet --allocation-pool 192.168.97.122=192.168.97.122,192.168.97.46=192.168.97.46,192.168.97.231=192.168.97.231,192.168.97.115=192.168.97.115


~$ openstack network create --external --share --provider-network-type flat --provider-physical-network provider provider-net
~$ openstack subnet create --network provider-net --subnet-range 192.168.97.0/24 --dns-nameserver 8.8.8.8 provider-subnet--allocation-pool 192.168.97.91=192.168.97.91,192.168.97.70=192.168.97.70,192.168.97.31=192.168.97.31,192.168.97.182=192.168.97.182

~$ openstack network create --external --share --provider-network-type flat --provider-physical-network provider provider-net
~$ openstack subnet create --network provider-net --subnet-range 192.168.97.0/24 --dns-nameserver 8.8.8.8 provider-subnet--allocation-pool 192.168.97.52=192.168.97.52,192.168.97.206=192.168.97.206,192.168.97.192=192.168.97.192,192.168.97.13=192.168.97.13


~$ openstack router create admin-router
~$ openstack router add subnet admin-router private-subnet
~$ openstack router set --external-gateway provider-net admin-router
~$ openstack router show admin-router

~$ openstack security group list --project admin | grep default | awk '{print $2}'
##출력되는 값을 { security_group } 이라고 하자

##{ }안에 알맞은 값을 대입하여 명령을 실행한다.
~$ openstack security group rule create --proto tcp --remote-ip 0.0.0.0/0 --dst-port 1:65535 --ingress { security_group }
~$ openstack security group rule create --protocol icmp --remote-ip 0.0.0.0/0 { security_group }
~$ openstack security group rule create --protocol icmp --remote-ip 0.0.0.0/0 --egress { security_group }

네트워크를 구성했다면 { host_ip }:31000 으로 접속하여 Compute > 인스턴스 탭에서 인스턴스를 추가할 수 있다. 제공되는 cirros 이미지를 사용하여 인스턴스를 생성했다면, 인스턴스명을 클릭하여 콘솔탭으로 접근한다. cirros의 default 로그인 정보는 cirros / gocubsgo 이다.(콘솔이 정상적으로 열리지 않는다면 웹페이지 새로고침을 반복한다.)

Trouble Shooting ¶

ansible 로그 확인 방법

디폴트로 생성되는 로그는 /tmp/ansible.log를 확인한다. 로그를 별도로 관리하고자 한다면 〈> example_file.log_0〉 옵션을 붙여 로그를 원하는 파일에 생성할 수 있다.
ansible-playbook 명령 시 -vvvv 옵션을 추가하면 더 구체적인 로그가 기록된다.

ansible 설치 중에 문제가 발생하여 재설치할 때 tag를 이용하여 일부 role만 수행하는 방법

tacoplay 실행 시 tacoplay/site.yml에 작성되어 있는 role의 순서대로 설치가 진행된다. 설치는 크게 보았을 때 ceph - K8s - taco_app(오픈스택 및 LMA) 순으로 진행된다. 이를 부분적으로 설치하고 싶다면 아래 명령을 수행하면 된다.

##1. 초기 세팅 및 ceph의 설치를 진행하는 커맨드(ceph이 이미 설치된 경우 에러가 발생할 수 있으니 주의한다.)
$ ansible-playbook -b -i inventory/sample/aio/hosts.ini -e @inventory/sample/aio/extra-vars.yml site.yml --tags setup-os,ceph,ceph-post-install --skip-tags k8s

##2. ceph이 정상적으로 설치되었을 때, K8s를 설치하는 커맨드(ceph을 중복으로 설치하게 되면 문제가 발생하여 스킵해준다)
$ ansible-playbook -b -i inventory/sample/aio/hosts.ini -e @inventory/sample/aio/extra-vars.yml site.yml --tags ceph-post-install,k8s,taco-clients --skip-tags ceph

##3. K8s까지 정상적으로 설치되었을 때, taco_app(오픈스택 및 LMA)의 배포 혹은 남은 role을 수행하는 커맨드
$ ansible-playbook -b -i inventory/sample/aio/hosts.ini -e @inventory/sample/aio/extra-vars.yml site.yml --skip-tags ceph,k8s

K8s 설치 관련 문제 발생 시

kube-system 네임스페이스를 갖는 K8s 리소스들이 잘 작동 중인지 확인한다.

$ kubectl get pods -n kube-system
$ kubectl get services -n kube-system
$ kubectl get deployments -n kube-system

《The connection to the server localhost:8080 was refused - did you specify the right host or port?》와 같은 문구가 발생한다면

$ mkdir -p $HOME/.kube
$ sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
$ sudo chown $(id -u):$(id -g) $HOME/.kube/config

위 명령을 순차적으로 수행한다. root 계정에서는 K8s 클러스터에 접근할 수 있으나 centos와 같은 user 계정에서 접근하지 못할 때 발생한다.(참고: https://snowdeer.github.io/kubernetes/2018/02/13/kubernetes-can-not-use-kubectl/)

오픈스택 설치 관련 문제 발생 시

설치 로그는 /tmp/openstack-deployment.log를 확인한다.
openstack 네임스페이스를 갖는 K8s 리소스들이 잘 작동 중인지 확인한다.

$ kubectl get pods -n openstack

문제가 생긴 파드가 있다면 events 및 log를 살핀다.

$ kubectl get pods -n openstack   ##문제가 생긴 pod의 이름을 확인한다.
$ kubectl describe pods -n openstack example_pod_name
$ kubectl logs -n openstack example_pod_name

helm 설치가 정상적인지 확인한다. helm의 설치는 tacoplay/kubespray/roles/kubernetes-apps/helm/tasks/main.yml 에서 진행된다.

$ helm version
Client: &version.Version{SemVer:"v2.16.1", GitCommit:"bbdfe5e7803a12bbdf97e94cd847859890cf4050", GitTreeState:"clean"}
Server: &version.Version{SemVer:"v2.16.1", GitCommit:"bbdfe5e7803a12bbdf97e94cd847859890cf4050", GitTreeState:"clean"}

helm chart가 정상적으로 배포되었는지 확인한다.

$ helm list -a

horizon 파드가 ready 상태가 되지 못하고 restart가 반복될 때

사용된 single host 인스턴스의 사양이 낮은 경우 horizon 파드 내 compress 관련 role이 늦게 처리되어 문제가 발생할 수 있다. 아래 명령을 통해 horizon deployment 설정에 접근하여 〈initialDelaySeconds〉 항목 2개를 찾아 value를 180으로, 〈periodSeconds〉 항목 2개를 찾아 value를 600으로 변경해준다.

$ kubectl edit deployment -n openstack horizon
       livenessProbe:
         failureThreshold: 3
         httpGet:
           path: /
           port: 80
           scheme: HTTP
         initialDelaySeconds: 180   ##HERE
         periodSeconds: 600   ##HERE
         successThreshold: 1
         timeoutSeconds: 5

       readinessProbe:
         failureThreshold: 3
         httpGet:
           path: /
           port: 80
           scheme: HTTP
         initialDelaySeconds: 180   ##HERE
         periodSeconds: 600   ##HERE
         successThreshold: 1
         timeoutSeconds: 1
