Ceph¶

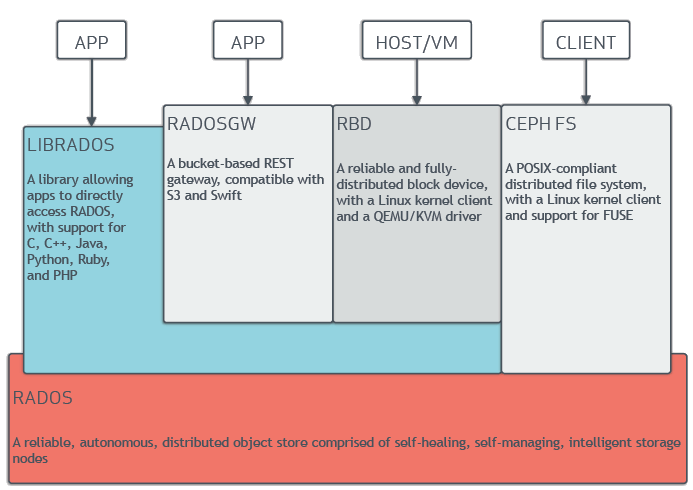

Architecture¶

Components¶

Mon (Monitor Daemon) x 3: Cluster 관리, Client entry-point, Paxos 기반 합의 (최소 3개)
Mgr (Manager Daemon) x 3: 통계 정보, 추가 모듈 제공 (dashboard, Prometheus exporter 등)
OSD (Object Storage Daemon): OSD Disk 당 1개 (실제 Data 저장, 복제 등)

특징¶

기본 Data 저장 방식¶

모든 데이터는 Object로 저장
가용성을 위해 Replication / Erasure Coding 지원: Strong consistency를 유지

Cluster Map¶

Ceph의 모든 컴포넌트와 사용자는 아래 5가지 Map을 바탕으로 클러스터의 멤버, 상태 및 변화 등을 인지 → Mon이 master copy 관리

Monitor Map
OSD Map
PG Map
CRUSH Map
MDS Map

인증¶

사용자 별 Key 를 기반으로 인증 및 권한 관리

$ ceph auth list
...
client.cinder
    key: AQAin8tU0CFgEhAATb7dfbseWsh+S5HEbg6MrGg==
    caps: [mon] profile rbd
    caps: [osd] profile rbd pool=volumes, profile rbd pool=backups, profile rbd pool=images
..

데이터 저장을 위한 자료구조¶

Pool:¶

Ceph이 데이터를 저장하는 논리적인 공간

Ownership/Access to Objects
The Number of Placement Groups, and
The CRUSH Rule to Use.

Placement Group (PG):¶

데이터 배치는 object 단위가 아닌 PG 단위로 수행, Pool 마다 적정한 개수의 PG를 보유 (https://ceph.com/pgcalc/)

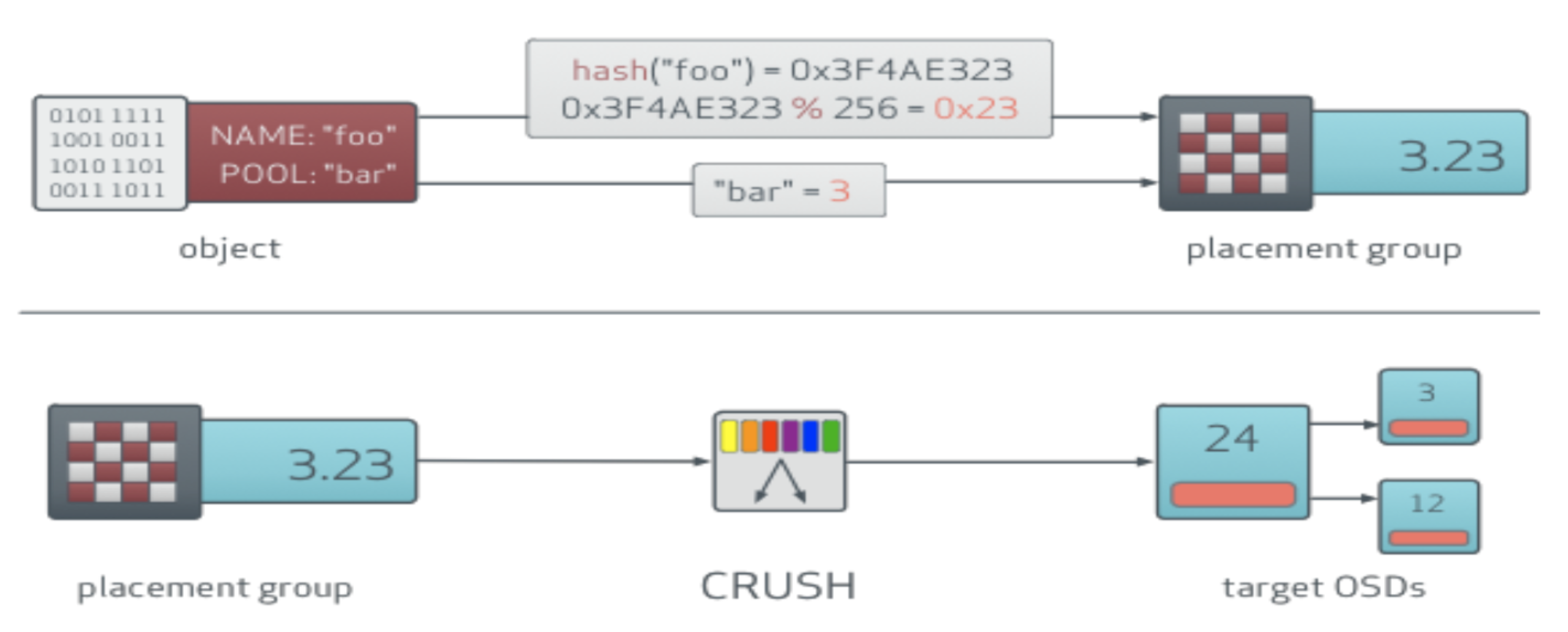

Object to OSD mapping¶

$ ceph osd map volumes foo osdmap e103 pool 'volumes' (3) object 'foo' -> pg 3.7fc1f406 (3.6) -> up ([26,7,0], p26) acting ([26,7,0], p26)

시스템 연동¶

Openstack¶

Copy-on-write clone 활용을 위해서 반드시 〈raw〉 형식 사용

Glance
Cinder

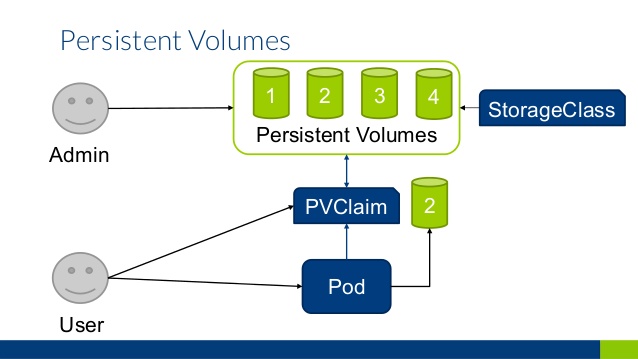

Kubernetes¶

External provisioner: 특정 스토리지 볼륨의 생성, 삭제 등 관리 주체
Storage Class

명령어¶

$ ceph -s # 클러스터 상태 정보 요약
  cluster:
    id:     2e7d9617-1729-4763-ba7c-1f8736b2bbf4
    health: HEALTH_OK

  services:
    mon: 1 daemons, quorum ceph-1
    mgr: ceph-1(active)
    osd: 4 osds: 4 up, 4 in

  data:
    pools:   4 pools, 128 pgs
    objects: 65 objects, 256MiB
    usage:   4.53GiBused, 215GiB / 220GiB avail
    pgs:     128 active+clean


$ ceph -s
  cluster:
    id:     2e7d9617-1729-4763-ba7c-1f8736b2bbf4
    health: HEALTH_WARN
            1 osds down
            Degraded data redundancy: 6 pgs undersized

  services:
    mon: 1 daemons, quorum ceph-1
    mgr: ceph-1(active)
    osd: 4 osds: 3 up, 4 in

  data:
    pools:   4 pools, 128 pgs
    objects: 65 objects, 256MiB
    usage:   4.53GiBused, 215GiB / 220GiB avail
    pgs:     122 active+clean
             6   active+undersized

$ ceph health detail # 문제 원인 파악 $ ceph df # 사용량 파악 $ ceph osd df

Troubleshooting¶

Log 파일 위치: /var/log/ceph¶

ceph.log: 전체 클러스터 로그
ceph.audit.log: 작업 감사 기록
ceph-mgr.<Node>.log: Ceph Manager Daemon
ceph-mon.<Node>.log: Ceph Monitor Daemon
ceph-osd.<OSD ID>.log: Ceph OSD Daemon
ceph-volume.og: ceph-volume cli log

OSD 상태 정보¶

Status: Up or Down & In or Out → 〈Out’이 되는 시점에 클러스터 복구 등의 작업 수행 시작
- Up

  In (일반적인 상황)

  Out (운영자가 명시적으로 설정하지 않는 다면 발생할 가능성 낮음)
- Down

  In (오류 발생 및 감지)

  Out (In 에서 10분 경과 후 진입)
OSD_DOWN: 특정 OSD 데몬이 비정상 상태, OSD 로그 파일: /var/lib/ceph/ceph-osd.*)
- 원인

  데몬 자체가 버그 등의 오류 혹은 누군가의 실수로 종료됨

  네트워크 문제로 인한 OSD Peer 및 Monitor 와 연결 실패

  OSD 데몬이 동작하는 호스트 전원 오류

  OSD 데몬이 사용하는 디스크 오류

  …
OSD_FULL: 하나 이상의 OSD 디스크 사용량이 full 설정 한계 값을 초과 → 〈쓰기〉 작업 수행 실패
OSD_BACKFILFULL: 하나 이상의 OSD 디스크 사용량이 backfillfull 설정 한계 값을 초과 (사전 경고) → 〈재배치〉 작업 수행 실패
OSD_NEARFULL: 하나 이상의 OSD 디스크 사용량이 nearfull 설정 한계 값을 초과 (사전 경고)
- 〈ceph df〉 명령어를 통해 문제가 발생한 OSD 디스크 확인 가능

PG 상태 정보¶

PG_DEGRADED: 설정한 replica 수보다 적은 데이터 복제본이 유지 중인 상태 (degraded, undersized)
PG_DEGRADED_FULL: 설정한 replica 수보다 적은 데이터 복제본이 유지 중이며 가용 공간 부족으로 인해 데이터 손실 가능 (backfull_toofull, recovery_toofull)
PG_INACTIVE: 데이터 보호 등을 위해 해당 PG에 대한 Read/Write 방지 (replicated pool일 경우 복제본이 min_size 이하 일 때)
PG_DAMAGED: 데이터 일관성 (consistency)에 문제 발생 (inconsistent, snaptrip_error) → 데이터 손실 가능성 높음
TOO_FEW_PGS: 충분한 데이터 배치 및 성능을 위한 PG 개수 미달, 증가 필요
TOO_MANY_PGS: 많은 PG 개수는 OSD 데몬의 메모리 사용량 증가, 느린 Peering 유발, Manager와 Monitor 부담 증가
MANY_OBJECTS_PER_PG: 하나 이상의 Pool 사용량이 다른 나머지와 비교하여 현저하게 높음, TOO_FEW_PGS와 유사한 상황
OBJECT_MISPLACED: 하나 이상의 오브젝트가 재배치 필요 (데이터 안전성에는 아무런 이상이 없음)
REQUEST_SLOW: 하나 이상의 OSD에서 처리 과정이 오래 걸림 → 심한 부하, 스토리지 장치 성능 문제, Bug 등으로 발생
REQUEST_STUCK: 하나 이상의 OSD에서 처리 자체가 중단, 심각한 오류

설치¶

ceph-ansible: Ceph 클러스터 구축 (tacoplay/ceph-ansible)
rbd_provisioner role: Kubernetes external provisioner 생성 및 Storage class 등록 (tacoplay/roles/rbd_provisioner)
armada-manifest.yaml.j2: Openstack 연동 (inventory/XXX/armada-manifest.yaml.j2)

옵션 1) Ceph 신규 구축¶

extra-vas.yml에 Ceph 설치 내역 정의

cluster: ceph # 생략 가능, 기본값: ceph
monitor_interface: eth0
public_network: 192.168.0.0/24
cluster_network: 192.168.1.0/24

ceph_monitors: 192.168.0.23,192.168.0.25,192.168.0.26

ceph_stable_release: luminous
osd_objectstore: bluestore

ceph_conf_overrides:
  global:
    mon_allow_pool_delete: true
    mon_osd_down_out_subtree_limit: host
    osd_pool_default_size: 3
    osd_pool_default_min_size: 2
    osd_pg_stat_report_internal_max: 1

openstack_config: true
kube_pool:
  name: "kube"
  pg_num: 64
  pgp_num: 64
  rule_name: "replicated_rule"
  type: 1
  erasure_profile: ""
  expected_num_objects: ""
  application: "rbd"
openstack_glance_pool:
  name: "images"
  pg_num: 64
  pgp_num: 64
  rule_name: "replicated_rule"
  type: 1
  erasure_profile: ""
  expected_num_objects: ""
openstack_cinder_pool:
  name: "volumes"
  pg_num: 512
  pgp_num: 512
  rule_name: "replicated_rule"
  type: 1
  erasure_profile: ""
  expected_num_objects: ""
openstack_pools:
  - "{{ kube_pool }}"
  - "{{ openstack_glance_pool }}"
  - "{{ openstack_cinder_pool }}"

옵션 2) 기존 Ceph 연동¶

extra-vars.yml 에 Ceph Mon IP 주소와 user ID, Key 값을 지정

# ceph
ceph_monitors: 192.168.99.01
ceph_admin_keyring: ABCDEFGHJKAjEhAAUFQ1xmhsc7PccAx0r+NGPA==

rbd_provisioner_admin_id: admin
rbd_provisioner_secret: "{{ ceph_admin_keyring }}"
rbd_provisioner_user_id: kube
rbd_provisioner_user_secret: ABCDEFGHJAA4BhAACAaJLcqnmTHIFzS3cJwbAQ==
